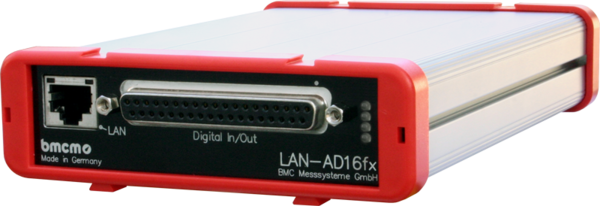

16 Analog IN. 2 Analog OUT. Die Abtastung erfolgt an 16 Analogeingängen mit 16 Bit Auflösung und 250kHz Summenabtastrate. Der Messbereich (±10V, ±5V, ±2V, ±1V) ist pro Kanal individuell über Software einstellbar.Analoge Steuerungen sind mit den beiden analogen 16-Bit Ausgängen im ±10V-Bereich möglich. 32 Digital I/O. An 32 Ein- oder Ausgängen lassen sich digitale Zustände erfassen oder steuern. Die Richtung der beiden 16-Bit Ports wird über Software gesetzt. Zählen und messen. Impulse. Frequenz. Position. Periode. Ob zur Stückzahlerfassung, Drehzahlmessung oder Positionsbestimmung: Dies sind nur ein paar Anwen­dun­gen für den Einsatz der drei 32-Bit Zähler des LAN-AD16fx. Erreichbar sind diese an beliebigen Digitaleingängen. Die Erfassung der Periodendauer ermöglicht präzises Messen z. B. an langsam drehenden Wellen. Messen im Netzwerk. Dezentral. Die LAN-Technologie des LAN-AD16fx ermöglicht Messungen über extrem große Entfernungen hinweg. Über Netzwerk werden die Messdaten von beliebig vielen Messstellen, an denen die Geräte platziert sind, schnell und zuverlässig zu einem zentralen PC übertragen. PoE. Selbstversorger. Die Versorgung erfolgt durch das Netzwerk (Power over Ethernet). Dies reduziert den Verkabelungsaufwand und vereinfacht mobiles Messen. Optimal für Windows. Die notwendigen Treiber und Programmierschnittstellen sind optimiert für 64Bit unter Windows® 10/11. Die gesamte Software zur Installation und Programmierung des LAN-AD16fx ist kostenlos inbegriffen. NextView. Kostenlos testen. Das Gerät wird von NextView®, der Software für Messdatenerfassung und Analyse, unterstützt. Eine voll funktionsfähige 14-Tage-Testversion kann unter www.nextview.de angefordert werden. Damit lässt sich die Funktionalität des Gerätes direkt testen. All-In-One. Sie haben die Wahl. Sie wollen ein Komplettsystem mit Messdatenerfassung und Signalkonditionierung? Kein Problem: In den Verstär­kermesssystemen AMS42-LAN16fx und AMS84-LAN16fx wurde ein LAN-DAQ System integriert. TCP/IP. Garantiert zuverlässig. LAN-AD16fx verwendet zur Datenübertragung das TCP/IP-Protokoll. Dies sorgt dafür, dass Daten vollständig ankommen. Außerdem ermöglicht es die Übertragung über das Internet - Messdatenerfassung mit völlig neuen Möglichkeiten. Kaskadierbar. Synchronisierbar. Die maximal mögliche Anzahl der DAQ Systeme und damit der verfügbaren Kanäle wird nur durch die Größe des Netzwerks limitiert. Um die Signale mehrerer LAN-AD16fx Geräte zeitlich aufeinander abzustimmen, sind diese synchronisierbar. So bleiben alle Messdaten im verteilten Betrieb auch bei Langzeitmessungen stets im Takt.

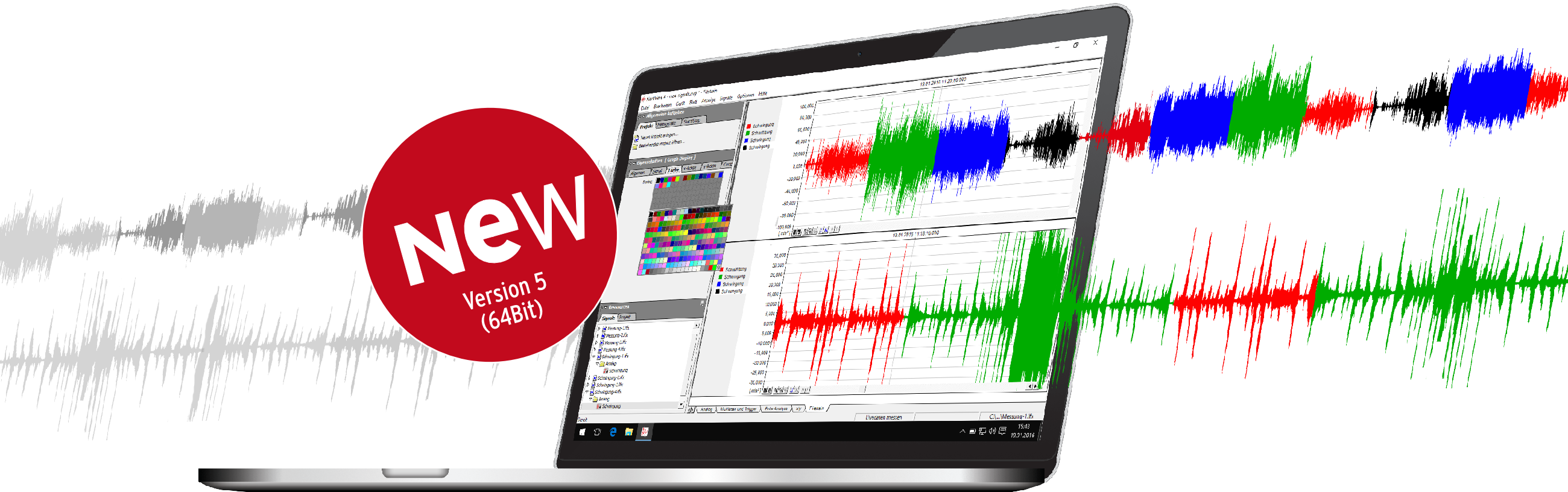

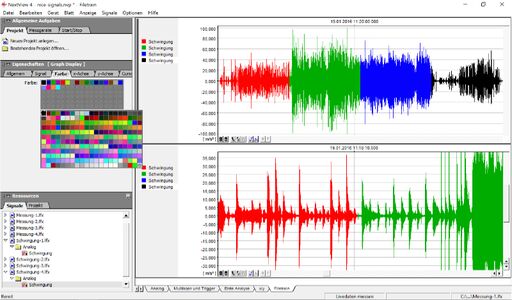

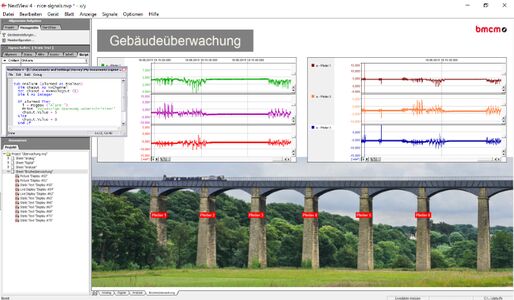

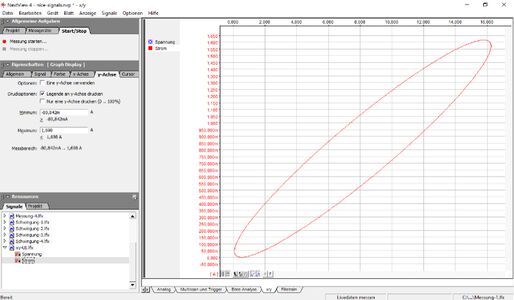

Visualisieren. Konfigurieren. Erfassen. Analysieren. Eine Software für alles. NextView 5 umfasst die gesamte Welt der PC-Messdatenerfassung: von der Livedaten-Anzeige zur Messwertspeicherung bis zur Auswertung Ihrer Messapplikationen – und noch vieles mehr. Versionen. Für jeden was dabei. Volle Funktionalität, eine Version mit Basisfunktionen oder lieber eine Analyseversion ohne Messhardware? Mit NextView 5 Pro, Lite oder Analyse werden Sie das finden, was Ihren Bedürfnissen entspricht. 14 Tage steht es Ihnen frei, den gesamten Funktionsumfang der Software zu testen. Anwendungsorientiert. Ohne Programmierung. Benutzerfreundlichkeit und Praxisorientiertheit stehen bei NextView 5 im Vordergrund. Ein intuitives Bedienkonzept (z. B. Drag & Drop) garantiert extrem kurze Einarbeitungszeiten, damit Sie schnell zu Ergebnissen kommen. Programmierkenntnisse sind nicht erforderlich. Messhardware. NextView 5 unterstützt alle aktuell erhältlichen Messsysteme von bmcm. Mehrere Geräte werden als eine Messanlage abgebildet. Signale anzeigen. Live oder gespeichert. Analoge und digitale Signale, die von der Messhardware bereitgestellt werden, können als Graphen, numerische Werte oder Pegel online angezeigt werden. Die Anzeige und Analyse gespeicherter oder importierter Messdaten aus einer Datei erfolgt in der so genannten Signalanzeige. Steuern & Automatisieren. NextView 5 bietet Schalter, Taster und Schieberegler zur Steuerung analoger und digitaler Ausgänge. Mit dem Zusatzmodul NextView 5 Script lassen sich Prozesse automatisieren oder individuelle Anwendungen realisieren. So kann im Alarmfall eine über die BASIC ähnliche Scriptsprache programmierte Aktion ausgelöst werden. MultiScan. Trigger. Vorgeschichte. Optimal für Langzeitmessungen und Störfallüberwachung. Der MultiScan erstellt aufeinander folgende Einzeldateien, die bereits analysierbar sind, während die Gesamtmessung noch läuft. Wurde ein Trigger (optional mit Vorgeschichte) gesetzt, erfolgt die Speicherung immer bei (oder vor) Eintreten eines Triggerereignisses über einen definierten Zeitraum. FileTrain. Mit der FileTrain-Funktion können Einzeldateien eines MultiScans wieder zusammengefügt werden. Dies ist zum Beispiel für Analysen über Dateigrenzen hinweg erforderlich.

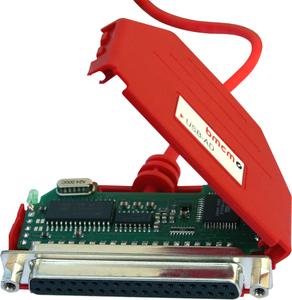

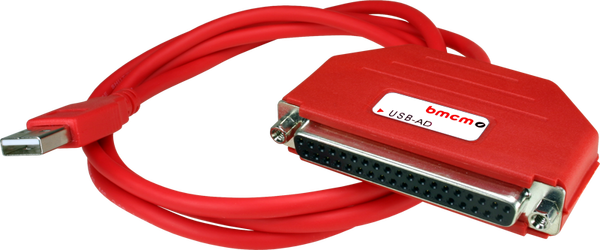

1          Messen. Steuern. Regeln. Ganz einfach. Signale erfassen und ausgeben mit dem USB-AD. Das USB-Messsystem ist ideal für universelle Anwendungen und durch seine geringe Größe hervorragend für mobile Einsätze geeignet - einfach anstecken und los geht's! 2          Extra klein. Extra rot. Extra günstig. Die geniale Idee des USB-AD: Das Messsystem befindet sich im D-Sub Gehäuse. Extra klein ist nicht nur die Größe, sondern auch der Preis. 3          16 AIn. 1 AOut. 12 Bit. ±5V. Spannungssignale im ±5V-Bereich werden an 16 Analogeingängen angeschlossen. Die Abtastung erfolgt mit 12 Bit Auflösung und 10Hz pro Kanal. Analoge Steuerungen sind mit dem analogen 12-Bit Ausgang im ±5V-Ausgabebereich möglich. 4          Je 4 digitale Ein-/Ausgänge. Digitale Zustände lassen sich an je vier digitalen Ein- und Ausgängen erfassen oder steuern. Die Digitaleingänge werden zeitsynchron im Abtasttakt mit den analogen Eingängen eingelesen. 5          Plug & Play. Der Anschluss zum PC erfolgt über USB. Damit nutzt das USB-AD alle USB-typischen Features (z. B. Plug&Play, Hot-Plug). Bis zu 127 Geräte können im laufenden Betrieb angeschlossen und installiert werden. 6          USB-Selbstversorger. Mit Strom versorgt wird das Gerät durch die USB-Schnittstelle. Dies reduziert den Verkabelungs­auf­wand auf ein Minimum und macht mobiles Messen noch einfacher. 7          Optimal für Windows. Die notwendigen Treiber und Programmierschnittstellen sind optimiert für 64Bit unter Windows® 10/11. Die gesamte Software zur Installation und Programmierung des USB-AD ist kostenlos inbegriffen. 8          NextView. Kostenlos testen. Das Gerät wird von NextView®, der Software für Messdatenerfassung und Analyse, unterstützt. Eine voll funktionsfähige 14-Tage-Testversion kann unter www.nextview.de angefordert werden. Damit lässt sich die Funktionalität des Gerätes direkt testen. 9          Zubehör. Macht alles so einfach. Anschließbar ist das Demoboard ZU-DBD, mit dem über verschiedene Bedienelemente und Sensoren 16 analoge Signale erzeugt werden und vom USB-Messsystem erfasst werden können.

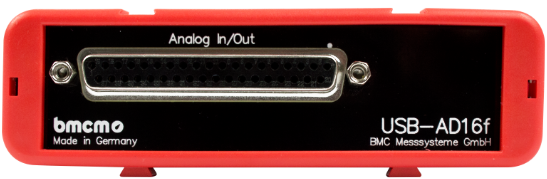

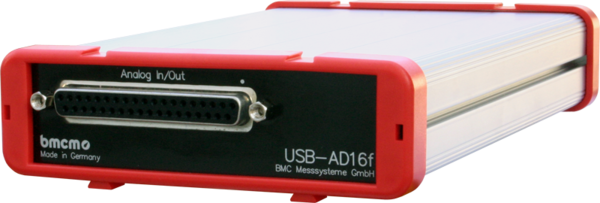

Messen. Steuern. Regeln. Extrem leistungsfähig. Signale präzise erfassen und ausgeben mit dem USB-DAQ System USB-AD16f. Das uni­versale Hoch­leis­tungs­gerät im stabilen Alugehäuse bietet einen hohen technischen Standard bei einem exzellenten Preis-Leistungsverhältnis. Es ist besonders für dynamische Anwendungen geeignet. 16 analoge Eingänge. 250kHz. 16 Bit. ±10V, ±5V, ±2V, ±1V. Die Abtastung erfolgt an 16 Analogeingängen mit 16 Bit Auflösung und 250kHz Summenabtastrate. Damit bleiben selbst kleinste Änderungen hochfrequenter Signale nicht unentdeckt. Der Messbereich ist kanalweise software­seitig einstellbar. 2 analoge Ausgänge. 16 Bit. ±10V. Analoge Steuerungen sind mit den beiden analogen 16-Bit Ausgängen im 10V-Ausgabebereich möglich. Offensichtlich sicher. Durch die galvanische Trennung der Analogkanäle sind DAQ System und PC optimal geschützt. Je 4 digitale Ein-/Ausgänge. 1 Zähler. Digitale Zustände lassen sich an je vier digitalen Ein- und Ausgängen erfassen oder steuern. Digitale Eingänge werden zeitsynchron im Abtasttakt mit den analogen Eingängen eingelesen. Der zusätzliche Zählereingang ist galvanisch getrennt. Plug & Play. Der Anschluss zum PC erfolgt über USB. Damit nutzt das USB-AD16f alle USB-typischen Features (z. B. Plug&Play, Hot-Plug). Bis zu 127 Geräte können im laufenden Betrieb angeschlossen und installiert werden. USB-Selbstversorger. Versorgt wird das Gerät durch die USB-Schnittstelle. Dies reduziert den Verkabelungsaufwand und macht mobiles Messen noch einfacher. Optimal für Windows. Die notwendigen Treiber und Programmierschnittstellen sind optimiert für 64Bit unter Windows® 10/11. Die gesamte Software zur Installation und Programmierung des USB-AD16f ist kostenlos inbegriffen. NextView. Kostenlos testen. Das Gerät wird von NextView®, der Software für Messdatenerfassung und Analyse, unterstützt. Eine voll funktionsfähige 14-Tage-Testversion kann unter www.nextview.de angefordert werden. Damit lässt sich die Funktionalität des Gerätes direkt testen. All-In-One. Sie haben die Wahl. Sie wollen ein Komplettsystem mit Messdatenerfassung und Signalkonditionierung? Kein Problem: In den Verstär­kermesssystemen AMS42-USB und AMS84-USB wurde das USB-AD16f integriert.

Gut versorgt. Das ZU-PW40W erzeugt eine Gleichspannung in Höhe von 24V zur Versorgung von Niederspannungsgeräten. Es eignet sich für den Betrieb von bmcm Mess­hard­ware, für die eine externe Spannungsversorgung benötigt wird. Offensichtlich sicher. Durch die galvanische Trennung der DC Versorgungs­spannung vom 230V AC Netz sind Messhardware und PC optimal geschützt. Anschluss finden. Das Netzteil wird mit einer DIN Schraubkupplung ausgeliefert. Die Belegung dieser Kupplung passt zu allen bmcm Geräten, die mit einer Kleinspannung versorgt werden. Bei Geräten ohne Kleinspannungs­steckdose muss die Schraubkupplung vom Netzteil entfernt werden.

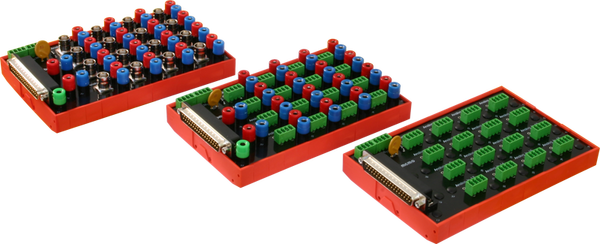

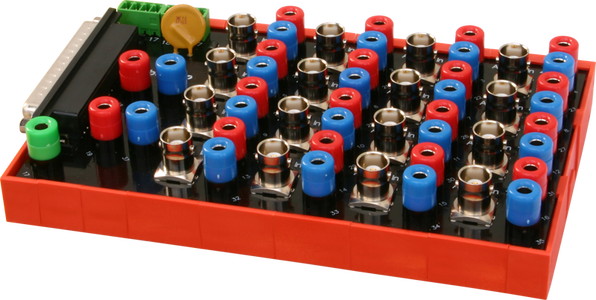

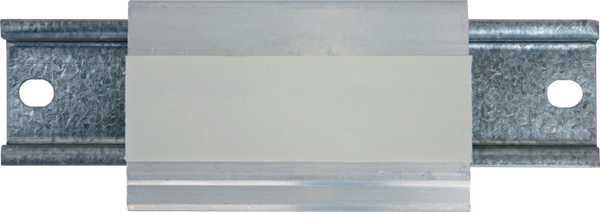

Anschluss finden. Mit Standard. Die Anschlussplatine ZU37BB im Euroformat ist die Lösung für den komfortablen Anschluss von Sensoren und Spannungssignalen an ein PC-Messsystem. Die eingesetzten Steckverbindertechnologien finden in Industrie und Anschlusstechnik breite Verwendung. 16 analoge Eingänge. 4 Extraleitungen. Die ZU37BB stellt 16 Anschlüsse für Analogeingänge zur Verfügung. An 4 zusätzlichen Steckverbindern lassen sich weitere Leitungen (z. B. Analogausgänge) anschließen. Für die beiden 4-poligen Anschlussklemmen auf der Platine sind Steckbuchsen (ZU4ST, VPE=8) als Zubehör erhältlich. Anschluss zum Messsystem. Alle Anschlüsse auf der Platine sind direkt auf einen D-Sub37 Stecker herausgeführt, um an den Eingangs­lei­tun­gen eines Messverstärkers oder Messdatener­fas­sungs­systems angeschlossen zu werden. Die Belegung orientiert sich an der Standardbelegung für bmcm Messhardware, um einen bequemen 1:1 Anschluss zu ermöglichen. Hutschienenmontage. Die Anschlussplatine wird mit einer Hutschienen­aufnahme mit Halterung geliefert. Dies erlaubt die einfache Montage auf einer standardmäßigen Hutschiene, wie sie in der Installationstechnik üblich ist. Varianten. Sie haben die Wahl. Für diejenigen, die andere Anschlüsse bevorzugen: Die Anschlussplatine ist ebenso in Versionen mit 4-poligen Anschlussklemmen (ZU37CO) ggf. in Kombination mit 4mm-Buchsen (ZU37CB) erhältlich.

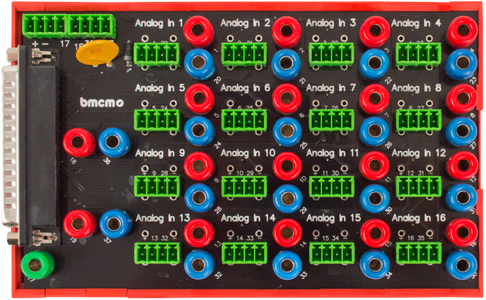

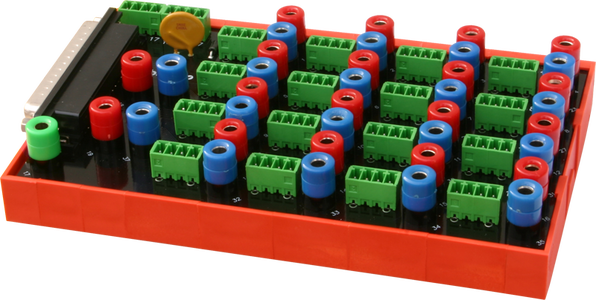

Anschluss finden. Mit Standard. Die Anschlussplatine ZU37CB im Euroformat ist die Lösung für den komfortablen Anschluss von Sensoren und Spannungssignalen an ein PC-Messsystem. Die eingesetzten Steckverbindertechnologien finden in Industrie und Anschlusstechnik breite Verwendung. 16 analoge Eingänge. 4 Extraleitungen. Die ZU37CB stellt 16 Anschlüsse für Analogeingänge zur Verfügung. An 4 zusätzlichen Steckverbindern lassen sich weitere Leitungen (z. B. Analogausgänge) anschließen. Für die 4-poligen Anschlussklemmen auf der Platine sind Steckbuchsen (ZU4ST, VPE=8) als Zubehör erhältlich. Sensorik bestens versorgt. Der Anschluss einer Versorgungsspannung ermöglicht die Speisung von Sensoren, die mit den 16 Analog­ein­gängen der ZU37CB verbunden sind. Die Höhe der Versorgung (Kleinspannung, <60V) ist beliebig und kann damit individuell an die Anforderungen der Sensorik angepasst werden. Anschluss zum Messsystem. Alle Anschlüsse auf der Platine sind auf einen D-Sub37 Stecker herausgeführt, um an den Eingangsleitungen eines Messverstärkers oder Messdatenerfas­sungs­systems angeschlossen zu werden. Die Belegung orientiert sich an der Standardbelegung für bmcm Messhardware, um einen bequemen 1:1 Anschluss zu ermöglichen. Hutschienenmontage. Die Anschlussplatine wird mit einer Hutschienenaufnahme mit Halterung geliefert. Dies erlaubt die einfache Montage auf einer standardmäßigen Hutschiene, wie sie in der Installationstechnik üblich ist. Varianten. Sie haben die Wahl. Für diejenigen, die andere Anschlüsse bevorzugen: Die Anschlussplatine ist ebenso als Version mit ausschließlich 4-poligen Anschlussklemmen (ZU37CO) oder als Kombination BNC-/4mm-Buchsen (ZU37BB) erhältlich.

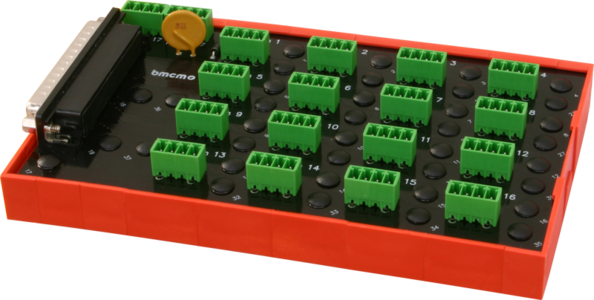

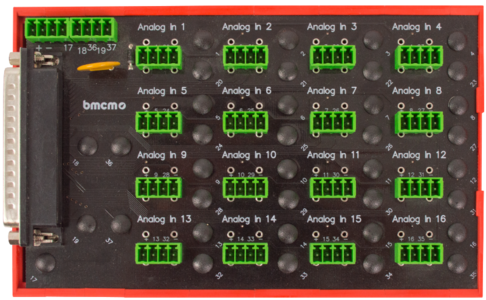

Anschluss finden. Mit Standard. Die Anschlussplatine ZU37CO im Euroformat ist die Lösung für den komfortablen Anschluss von Sensoren und Spannungssignalen an ein PC-Messsystem. Die eingesetzte Steckverbindertechnologie findet in Industrie und Anschlusstechnik breite Verwendung. 16 analoge Eingänge. 4 Extraleitungen. Die ZU37CO stellt 16 Anschlüsse für Analogeingänge zur Verfügung. An 4 zusätzlichen Steckverbindern lassen sich weitere Leitungen (z. B. Analogausgänge) anschließen. Für die 4-poligen Anschlussklemmen auf der Platine sind Steckbuchsen (ZU4ST, VPE=8) als Zubehör erhältlich. Sensorik bestens versorgt. Der Anschluss einer Versorgungsspannung ermöglicht die Speisung von Sensoren, die mit den 16 Analog­ein­gän­gen der ZU37CO verbunden sind. Die Höhe der Versorgung (Kleinspannung, <60V) ist beliebig und kann damit individuell an die Anforderungen der Sensorik angepasst werden. Anschluss zum Messsystem. Alle Anschlüsse auf der Platine sind auf einen D-Sub37 Stecker herausgeführt, um an den Eingangsleitungen eines Messverstärkers oder Messdatenerfassungs­systems angeschlossen zu werden. Die Belegung orientiert sich an der Standardbelegung für bmcm Messhardware, um einen bequemen 1:1 Anschluss zu ermöglichen. Hutschienenmontage. Die Anschlussplatine wird mit einer Hutschienen­aufnahme mit Halterung geliefert. Dies erlaubt die einfache Montage auf einer standardmäßigen Hutschiene, wie sie in der Installationstechnik üblich ist. Varianten. Sie haben die Wahl. Für diejenigen, die andere Anschlüsse bevorzugen: Die Anschlussplatine ist ebenso als Version mit zusätzlich 4-mm-Buchsen (ZU37CB) oder als Kombination BNC-/ 4mm-Buchsen (ZU37BB) erhältlich.
