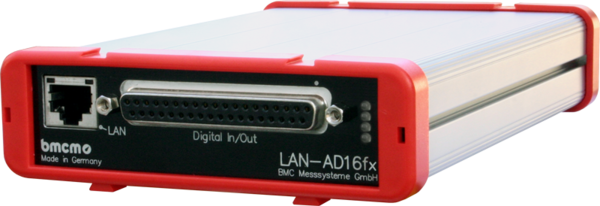

LAN-AD16fx
Produktinformationen "LAN-AD16fx"
16 Analog IN. 2 Analog OUT.
Die Abtastung erfolgt an 16 Analogeingängen mit 16 Bit Auflösung und
250kHz Summenabtastrate. Der Messbereich (±10V, ±5V, ±2V, ±1V) ist pro
Kanal individuell über Software einstellbar.
Analoge Steuerungen sind mit den beiden analogen 16-Bit Ausgängen im ±10V-Bereich möglich.
32 Digital I/O.
An 32 Ein- oder Ausgängen lassen sich digitale Zustände erfassen oder steuern. Die Richtung der beiden 16-Bit Ports wird über Software gesetzt.
Zählen und messen. Impulse. Frequenz. Position. Periode.
Ob zur Stückzahlerfassung, Drehzahlmessung oder Positionsbestimmung: Dies sind nur ein paar Anwendungen für den Einsatz der drei 32-Bit Zähler des LAN-AD16fx. Erreichbar sind diese an beliebigen Digitaleingängen. Die Erfassung der Periodendauer ermöglicht präzises Messen z. B. an langsam drehenden Wellen.

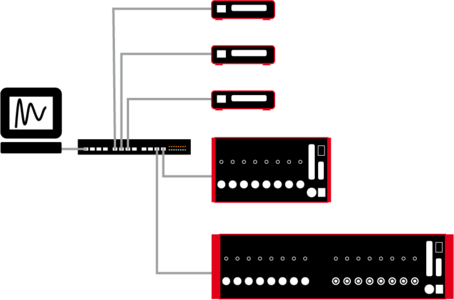

Messen im Netzwerk. Dezentral.
Die LAN-Technologie des LAN-AD16fx ermöglicht Messungen über extrem große Entfernungen hinweg. Über Netzwerk werden die Messdaten von beliebig vielen Messstellen, an denen die Geräte platziert sind, schnell und zuverlässig zu einem zentralen PC übertragen.
PoE. Selbstversorger.
Die Versorgung erfolgt durch das Netzwerk (Power over Ethernet). Dies reduziert den Verkabelungsaufwand und vereinfacht mobiles Messen.
Optimal für Windows.
Die notwendigen Treiber und Programmierschnittstellen sind optimiert für 64Bit unter Windows® 10/11. Die gesamte Software zur Installation und Programmierung des LAN-AD16fx ist kostenlos inbegriffen.
NextView. Kostenlos testen.
Das Gerät wird von NextView®, der Software für Messdatenerfassung und Analyse, unterstützt. Eine voll funktionsfähige 14-Tage-Testversion kann unter www.nextview.de angefordert werden. Damit lässt sich die Funktionalität des Gerätes direkt testen.
All-In-One. Sie haben die Wahl.
Sie wollen ein Komplettsystem mit Messdatenerfassung und Signalkonditionierung? Kein Problem: In den Verstärkermesssystemen AMS42-LAN16fx und AMS84-LAN16fx wurde ein LAN-DAQ System integriert.
TCP/IP. Garantiert zuverlässig.
LAN-AD16fx verwendet zur Datenübertragung das TCP/IP-Protokoll. Dies sorgt dafür, dass Daten vollständig ankommen. Außerdem ermöglicht es die Übertragung über das Internet - Messdatenerfassung mit völlig neuen Möglichkeiten.

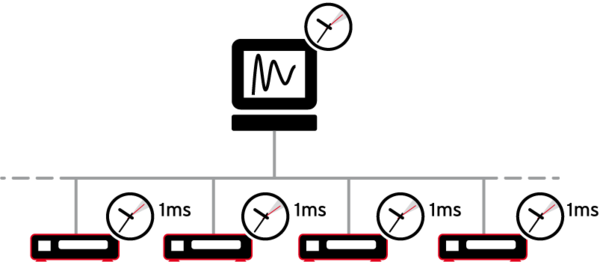

Kaskadierbar. Synchronisierbar.
Die maximal mögliche Anzahl der DAQ Systeme und damit der verfügbaren Kanäle wird nur durch die Größe des Netzwerks limitiert. Um die Signale mehrerer LAN-AD16fx Geräte zeitlich aufeinander abzustimmen, sind diese synchronisierbar. So bleiben alle Messdaten im verteilten Betrieb auch bei Langzeitmessungen stets im Takt.
| Anzahl Analogausgänge |
|---|
| 2 |
| Anzahl Analogeingänge |
|---|
| 16 |
| Anzahl digitale Ausgänge |
|---|
| 16 |
| Anzahl digitale Eingänge |
|---|
| 16 |
| Schnittstellen |
|---|
| LAN (TCP/IP) |
BMC Messsysteme GmbH
Emmy-Noether-Str. 20
82216 Maisach
Deutschland

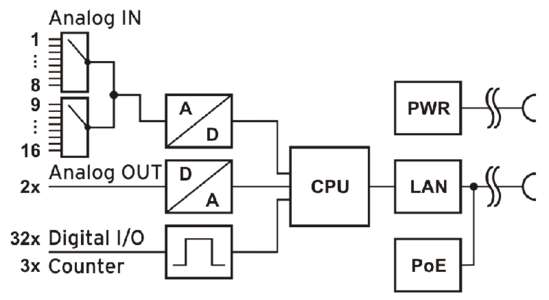

Die wichtigsten Funktionen in aller Kürze. Die technischen Daten finden Sie detailliert im zugehörigen Datenblatt-PDF.
- 16 analoge Eingänge (16 Bit, ±10V, ±5V, ±2V, ±1V)
- Summenabtastrate 250kHz
- 2 analoge Ausgänge (16 Bit, ±10V)

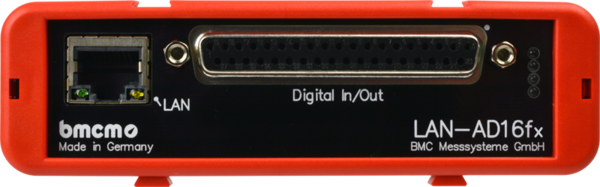

- 32 Digitalkanäle (2x16 Bit, TTL/CMOS)
- 3 Zähler (32 Bit, max. 16 MHz) für Puls- oder Inkrementalgeber Messung bzw. Erfassung der Periodendauer

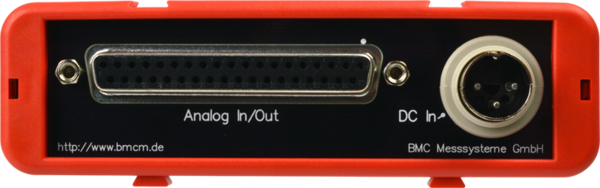

- Versorgung über Netzwerk (PoE) oder extern mit 12-40V
- galvanisch getrennt zu LAN, Netzteil
- TCP/IP Ethernet (Twisted Pair)
- synchronisiert zur Echtzeit
