USB-AD
Produktinformationen "USB-AD"
1 Messen. Steuern. Regeln. Ganz einfach.
Signale erfassen und ausgeben mit dem USB-AD. Das USB-Messsystem ist ideal für universelle Anwendungen und durch seine geringe Größe hervorragend für mobile Einsätze geeignet - einfach anstecken und los geht's!
2 Extra klein. Extra rot. Extra günstig.

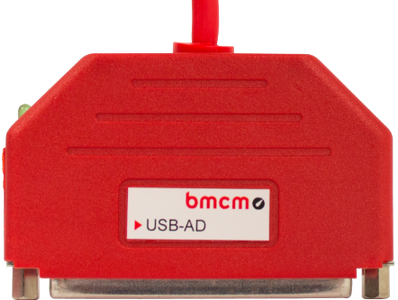

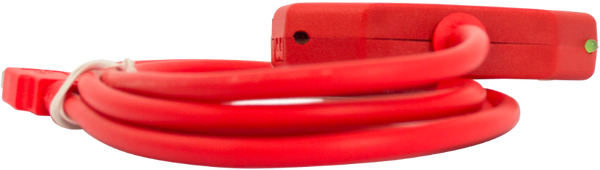

Die geniale Idee des USB-AD: Das Messsystem befindet sich im D-Sub Gehäuse. Extra klein ist nicht nur die Größe, sondern auch der Preis.

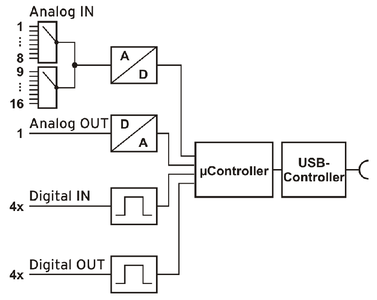

3 16 AIn. 1 AOut. 12 Bit. ±5V.
Spannungssignale im ±5V-Bereich werden an 16 Analogeingängen angeschlossen. Die Abtastung erfolgt mit 12 Bit Auflösung und 10Hz pro Kanal. Analoge Steuerungen sind mit dem analogen 12-Bit Ausgang im ±5V-Ausgabebereich möglich.
4 Je 4 digitale Ein-/Ausgänge.
Digitale Zustände lassen sich an je vier digitalen Ein- und Ausgängen erfassen oder steuern. Die Digitaleingänge werden zeitsynchron im Abtasttakt mit den analogen Eingängen eingelesen.
5 Plug & Play.
Der Anschluss zum PC erfolgt über USB. Damit nutzt das USB-AD alle USB-typischen Features (z. B. Plug&Play, Hot-Plug). Bis zu 127 Geräte können im laufenden Betrieb angeschlossen und installiert werden.
6 USB-Selbstversorger.
Mit Strom versorgt wird das Gerät durch die USB-Schnittstelle. Dies reduziert den Verkabelungsaufwand auf ein Minimum und macht mobiles Messen noch einfacher.
7 Optimal für Windows.
Die notwendigen Treiber und Programmierschnittstellen sind optimiert für 64Bit unter Windows® 10/11. Die gesamte Software zur Installation und Programmierung des USB-AD ist kostenlos inbegriffen.
8 NextView. Kostenlos testen.
Das Gerät wird von NextView®, der Software für Messdatenerfassung und Analyse, unterstützt. Eine voll funktionsfähige 14-Tage-Testversion kann unter www.nextview.de angefordert werden. Damit lässt sich die Funktionalität des Gerätes direkt testen.
9 Zubehör. Macht alles so einfach.
Anschließbar ist das Demoboard ZU-DBD, mit dem über verschiedene Bedienelemente und Sensoren 16 analoge Signale erzeugt werden und vom USB-Messsystem erfasst werden können.
| Anzahl Analogausgänge |
|---|
| 1 |
| Anzahl Analogeingänge |
|---|
| 16 |
| Anzahl digitale Ausgänge |
|---|
| 4 |
| Anzahl digitale Eingänge |
|---|
| 4 |
| Schnittstellen |
|---|
| USB |
BMC Messsysteme GmbH
Emmy-Noether-Str. 20
82216 Maisach
Deutschland
Die wichtigsten Funktionen in aller Kürze. Die technischen Daten finden Sie detailliert im zugehörigen Datenblatt-PDF.
- 16 Analogeingänge (12 Bit, max. 10Hz/Kanal, ±5V)
- 1 Analogausgang (12 Bit, ±5V)
- je 4 digitale Ein-/ Ausgänge (TTL/CMOS)
- Versorgung durch USB-Schnittstelle
- USB 2.0, full-speed
- Messsystem im kompakten D-Sub Gehäuse integriert
