bmcm OR8
Produktinformationen "bmcm OR8"
Anschluss digitaler Signale. Genial einfach.

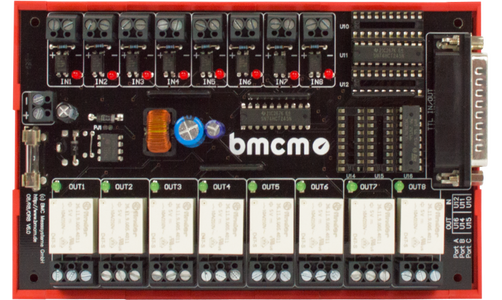

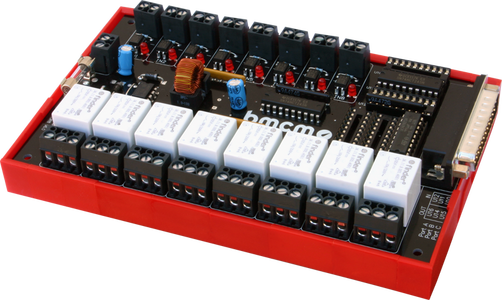

Die Optokoppler- und Relaiskarte OR8 eignet sich hervorragend zur Überwachung und Steuerung digitaler Zustände. Die digitalen Eingänge und Ausgänge können über Schraubklemmen direkt angeschlossen werden.
8 Optokopplereingänge. 8 Relaisausgänge.

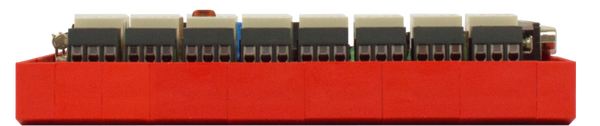

Die acht Optokoppler auf der OR8 wandeln digitale Eingänge im Spannungsbereich 5..30V in TTL-Signale um. Die OR8 schaltet mit ihren Relais acht Steuerleitungen (TTL) mit bis zu 6A.
Offensichtlich sicher.
Durch die galvanische Trennung der Kanäle untereinander und zum Mess- und Steuerungssystem ist das gesamte System optimal geschützt.
Was für Zustände.
Je acht Leuchtdioden (LEDs), die den Ein- und Ausgängen zugeordnet sind, signalisieren, ob ein Kanal ein- oder ausgeschaltet ist.
Gut versorgt.
Die OR8 wird mit 9-40V betrieben, kann jedoch auch auf 5V-Versorgung umgestellt werden. Die Versorgungsspannung wird ebenfalls über Schraubklemmen angeschlossen.
Hutschienenmontage.
Die Optokoppler- und Relaiskarte empfiehlt sich zur Hutschienenmontage. Die OR8 wird bereits mit einer Hutschienenaufnahme mit Halterung geliefert.
Kompatibilität.

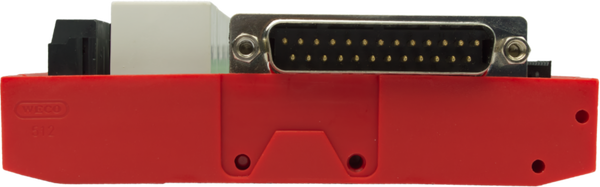

Besonders einfach ist der Anschluss der digitalen I/O-Schnittstelle USB-PIO, da hier ein 25-poliges D-Sub Verlängerungskabel zum Anschluss genügt.
BMC Messsysteme GmbH
Emmy-Noether-Str. 20
82216 Maisach
Deutschland
Die wichtigsten Funktionen in aller Kürze. Die technischen Daten finden Sie detailliert im zugehörigen Datenblatt-PDF.
· 8 Optokopplereingänge (5..30V)
· 8 Relaisausgänge (max. 60V/6A)
· Stromversorgung 9..40V oder 5V
· Zustandsanzeige mittels LEDs
· Schraubklemmen
