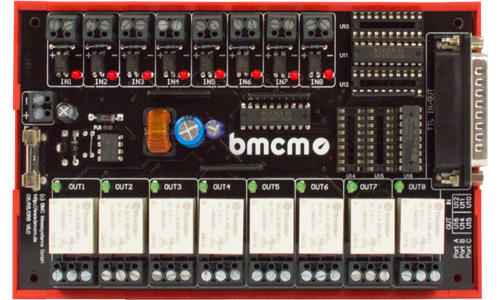

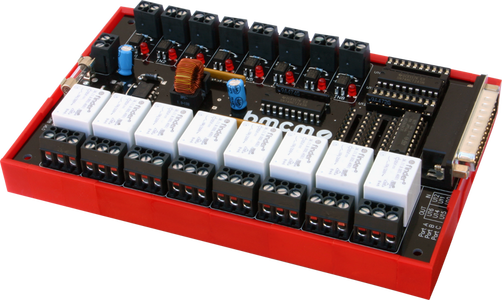

Anschluss digitaler Signale. Genial einfach. Die Optokoppler- und Relaiskarte OR8 eignet sich hervorragend zur Überwachung und Steuerung digitaler Zustände. Die digitalen Eingänge und Ausgänge können über Schraubklemmen direkt angeschlossen werden.   8 Optokopplereingänge. 8 Relaisausgänge. Die acht Optokoppler auf der OR8 wandeln digitale Eingänge im Spannungsbereich 5..30V in TTL-Signale um. Die OR8 schaltet mit ihren Relais acht Steuerleitungen (TTL) mit bis zu 6A.   Offensichtlich sicher. Durch die galvanische Trennung der Kanäle untereinan­der und zum Mess- und Steuerungssystem ist das gesamte System optimal geschützt.   Was für Zustände. Je acht Leuchtdioden (LEDs), die den Ein- und Ausgängen zugeordnet sind, signalisieren, ob ein Kanal ein- oder ausgeschaltet ist.   Gut versorgt. Die OR8 wird mit 9-40V betrieben, kann jedoch auch auf 5V-Versorgung umgestellt werden. Die Versorgungs­span­nung wird ebenfalls über Schraubklemmen angeschlossen.   Hutschienenmontage. Die Optokoppler- und Relaiskarte empfiehlt sich zur Hutschienenmontage. Die OR8 wird bereits mit einer Hutschienenaufnahme mit Halterung geliefert.   Kompatibilität. Besonders einfach ist der Anschluss der digitalen I/O-Schnittstelle USB-PIO, da hier ein 25-poliges D-Sub Verlängerungskabel zum Anschluss genügt.

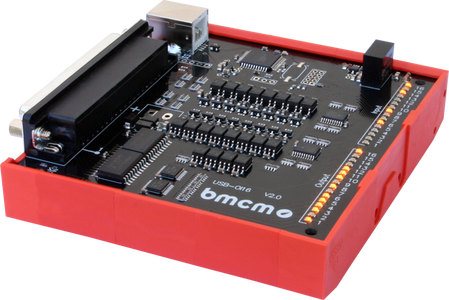

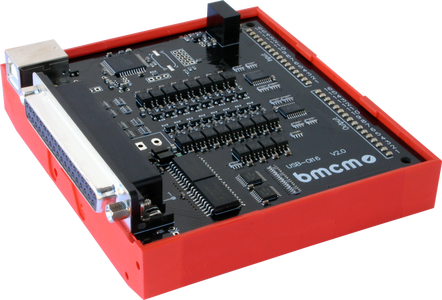

32 Kanäle. Galvanisch getrennt. Überwachen & Steuern. Digitale Signale isoliert erfassen und ausgeben. Die USB-OI16 besitzt zwei 16-Bit Ports mit je 16 digitalen Ein- und Ausgängen. Bis zu 2 Zähler oder Inkremental­geber können außerdem an den ersten Digitaleingängen angeschlossen werden.   16 Optokopplereingänge. 16 Halbleiterschalter. Es können 16 digitale Zustände im Spannungsbereich 3..32V erfasst werden. Die 16 Halbleiterschalter der USB-OI16 sind mit High-Side-Treibern für Spannungen im Bereich von 5..32V realisiert.   Erleuchtet. Der Zustand der Ein- und Ausgangsleitungen wird jeweils mit einer LED angezeigt.   Zählen und messen: Impulse. Frequenz. Position. Periode. Ob zur Stückzahlerfassung, Drehzahlmessung oder Po­si­tions­bestimmung: Dies sind nur ein paar Anwendungen, für die die zwei 32-Bit Zähler (Inkrementaldekoder) der USB-OI16 einsetzbar sind. Die integrierte Periodenmessfunktion ermöglicht präzise Messungen im Niederfrequenzbereich.   Anschluss finden. Die digitalen Kanäle der anwendungsspezifischen Hardware (Sensor, Maschine etc.) werden an einer 37-poligen D-Sub Buchse angeschlossen.   Plug & Play. Der Anschluss zum PC erfolgt über USB. Damit werden alle USB-typischen Features (Plug&Play, Hot-Plug, etc.) genutzt. Bis zu 127 Geräte können im Betrieb ange­schlos­sen und installiert werden.   USB-Selbstversorger. Das Gerät wird intern mit den ca. 5V der USB-Leitung versorgt. Dies minimiert den Verkabelungsaufwand und vereinfacht mobiles Messen. Für höhere Schalt­span­nun­gen an den Digitalausgängen kann extern mit 7..32V versorgt werden.   Optimal für Windows. Die notwendigen Treiber und Programmierschnittstellen sind optimiert für 64Bit unter Windows® 10/11. Die gesamte Software zur Installation und Programmierung der USB-OI16 ist kostenlos inbegriffen.   NextView. Kostenlos testen. Das Gerät wird von NextView®, der Software für Messdatenerfassung und Analyse, unterstützt. Eine voll funktionsfähige 14-Tage-Testversion kann unter www.nextview.de angefordert werden. Damit lässt sich die Funktionalität des Gerätes direkt testen.   Hutschienenmontage. Die isolierte digitale I/O-Karte ist für Hutschienenmontage geeignet. Eine Hutschienenaufnahme mit Halterung ist im Lieferumfang inbegriffen.

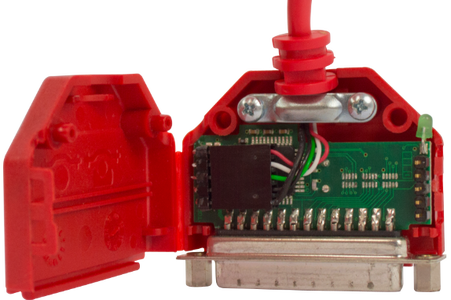

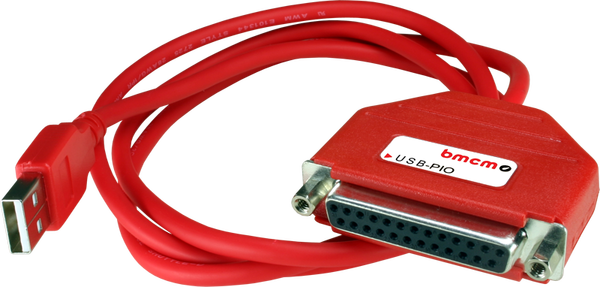

24 Kanäle. Digital. Ausgeben & Überwachen. Digitale TTL-Signale erfassen und ausgeben. Die USB-PIO besitzt drei 8-Bit Ports mit umschaltbarer Richtung. Die Portleitungen sind über eine 25-polige D-Sub Buchse herausgeführt.   Extra klein. Extra rot. Extra günstig. Die geniale Idee der USB-PIO: Das Gerät befindet sich im D-Sub Gehäuse. Extra klein ist nicht nur die Größe, sondern auch der Preis.   Plug & Play. Der Anschluss zum PC erfolgt über USB. Damit nutzt die USB-PIO alle USB-typischen Features (z. B. Plug&Play, Hot-Plug). Bis zu 127 Geräte können im laufenden Betrieb angeschlossen und installiert werden.   USB-Selbstversorger. Mit Strom versorgt wird das Gerät durch die USB-Schnittstelle. Dies reduziert den Verkabelungs­auf­wand auf ein Minimum und macht mobiles Messen noch einfacher.   Optimal für Windows. Die notwendigen Treiber und Programmierschnittstellen sind optimiert für 64Bit unter Windows® 10/11. Die gesamte Software zur Installation und Programmierung der USB-PIO ist kostenlos inbegriffen.   NextView. Kostenlos testen. Das Gerät wird von NextView®, der Software für Messdatenerfassung und Analyse, unterstützt. Eine voll funktionsfähige 14-Tage-Testversion kann unter www.nextview.de angefordert werden. Damit lässt sich die Funktionalität des Gerätes direkt testen.   Anschlussfreudig. Zur galvanischen Trennung der Digitalleitungen sind verschiedene Optokoppler- und Relaiskarten von bmcm erhältlich. Für die USB-PIO ist der Anschluss besonders einfach, da hier ein 25-poliges D-Sub Verlängerungskabel zum Anschluss genügt.
