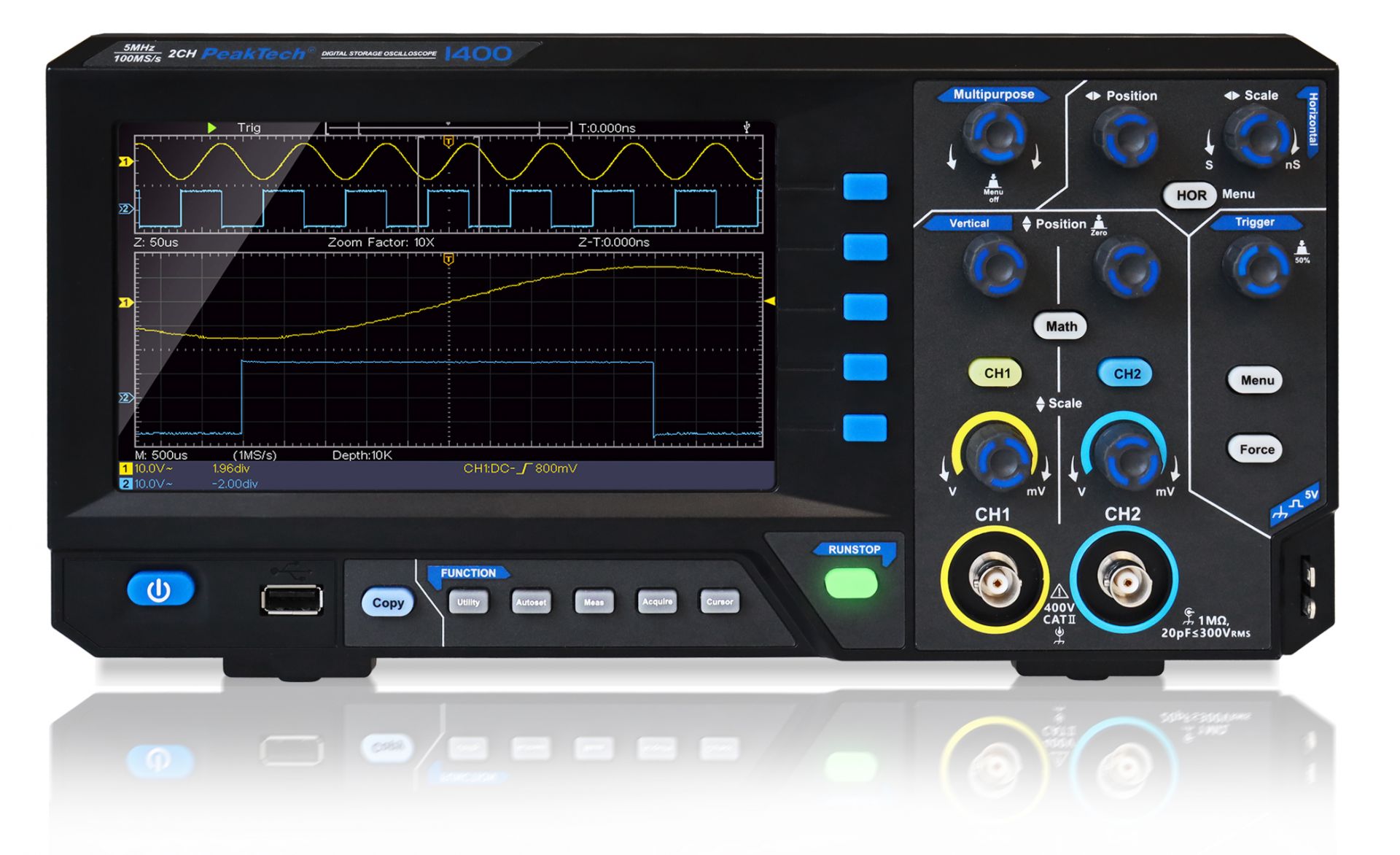

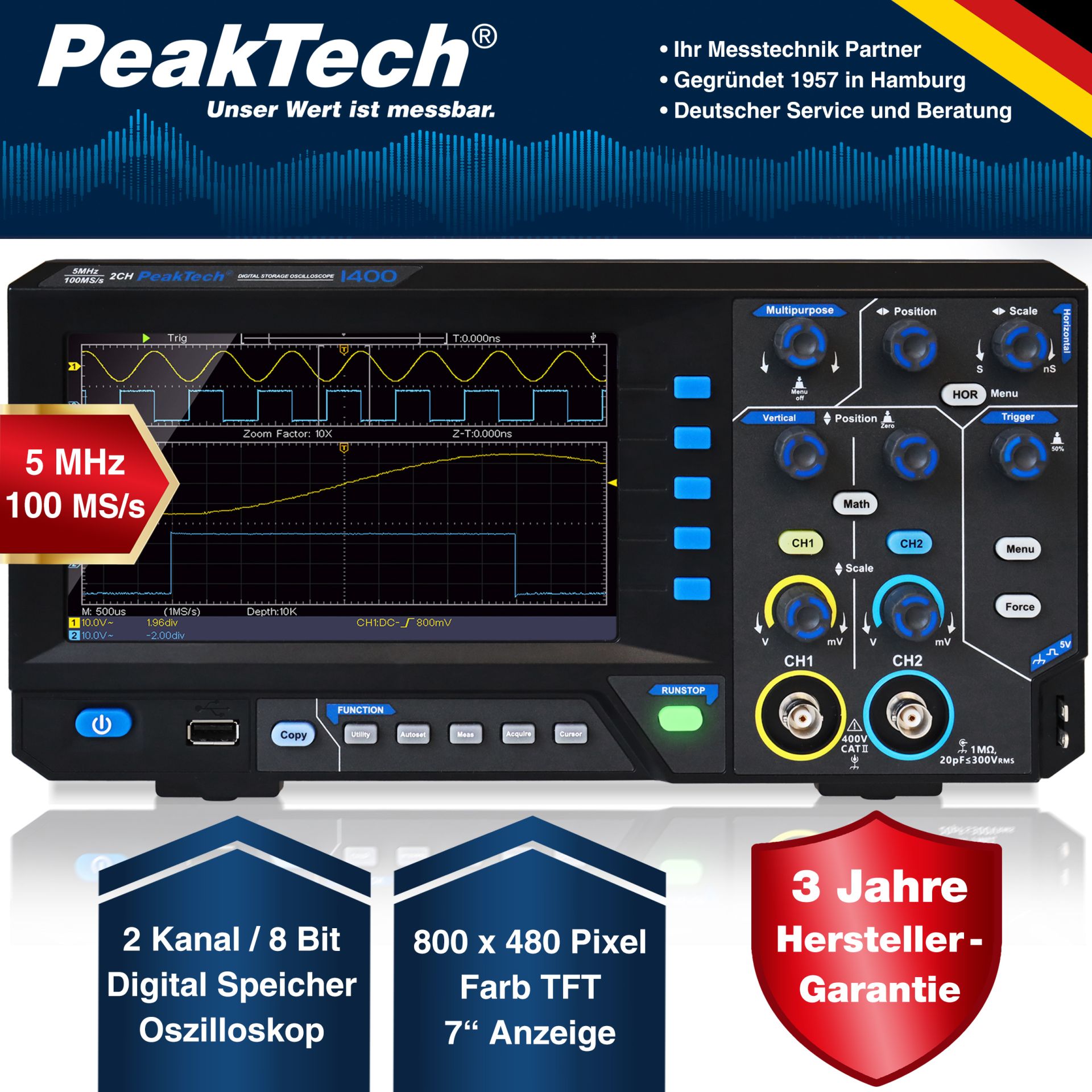

PeakTech P 1400 5 MHz / 2 CH, 100 MS/s Digitalspeicheroszilloskop
Beschreibung
Produktinformationen "PeakTech P 1400 5 MHz / 2 CH, 100 MS/s Digitalspeicheroszilloskop"

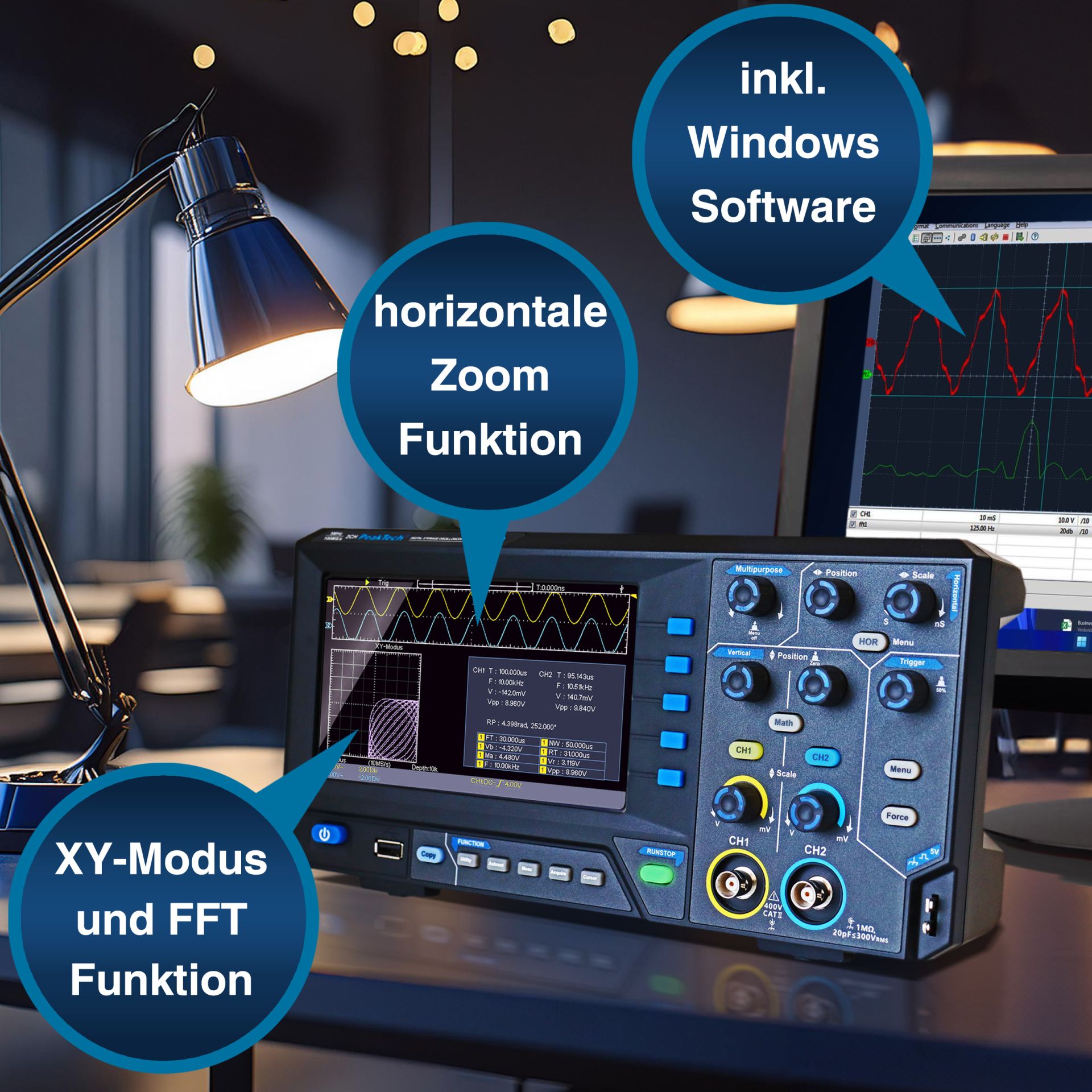

Speziell für den Ausbildungs- und Hobby-Bereich entwickelt, bietet diese neue Serie vollwertiger Digital Speicher Oszilloskope das bestmögliche Preis-/Leistungsverhältnis ohne Abstriche bei Funktonalität oder technischen Features machen zu müssen. Egal ob Autoset und Autoscale, mathematische Messfunktionen, Cursor- oder XY-Modus und sogar eine Zoom Funktion, alle marktüblichen Funktionen sind bei dieser Serie bereits integriert. Die Datenspeicherung der Wellenformen erfolgt entweder intern bei Speicherplatz für 16 Wellenformen oder extern auf einen USB Speicher im TXT, CSV oder BIN Format, welches mit der beiliegenden Software ausgelesen werden kann. Auch können Konfigurationen intern oder Screenshots der Anzeige extern gespeichert werden. Die Anzeige der Wellenformen kann schnell und benutzerfreundlich durch die Autoset-Funktion erreicht werden, per AutoScale lassen sich die gemessenen Wellenformen noch präziser nach Bedarf darstellen, wobei diese Einstellungen natürlich auch komplett manuell über die Tastensteuerung durchgeführt werden können.
Datenblätter
2
Hersteller
PeakTech®
PeakTech Prüf- und Messtechnik GmbH
Gerstenstieg 4
DE-22926 Ahrensburg
Spezifikation
| Bandbreite: | 5 MHz |
|---|---|
| Kanäle: | 2 CH |
| Sampling 1 CH: | 100 MS/s |
| Sampling 2 CH: | 100 MS/s |
| USB: | ■ |
| Anstiegszeit: | < 70 ns |
| Anzeige Art: | Farb-TFT |
| Auflösung: | 800 x 480 Pixel |
| Bilddiagonale (TFT): | 17,5 cm (7") |
| Hor. Skala max.: | 1000 s/div |
| Hor. Skala min.: | 5 ns/div |
| Speichertiefe: | 10.000 Punkte |
| Vert. Auflösung: | 8 Bit |
| Vert. Skala max.: | 5 V/div |
| Vert. Skala min.: | 5 mV/div |
| Netzspannung: | 110/240 V AC; 50/60 Hz |

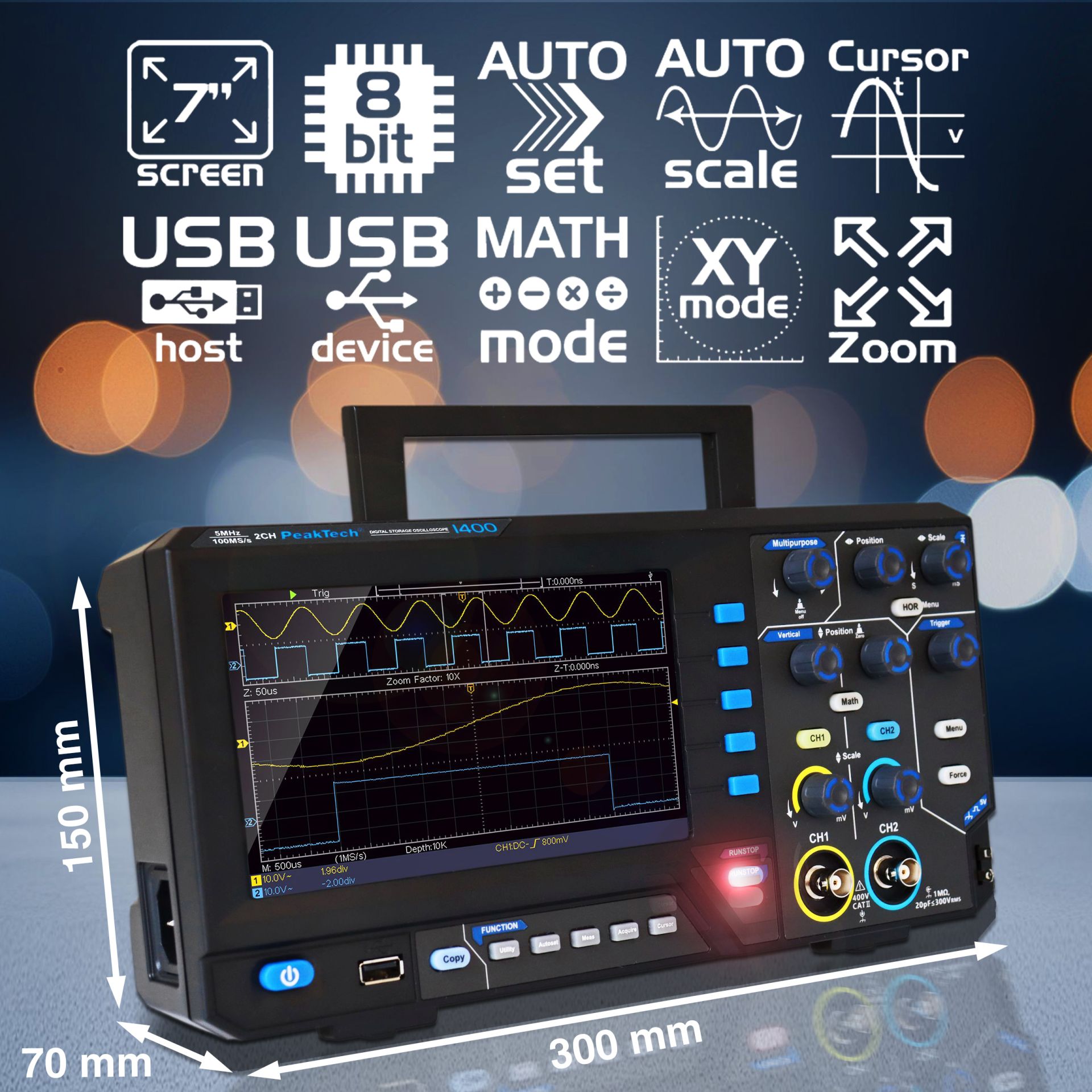

Technische Merkmale
2 - Kanal Oszilloskop mit 5 MHz analoger Bandbreite bei max. 100 MS/s Abtastrate
17,5 cm (7“) TFT-Farbdisplay mit 800 x 480 Bildpunkten
USB-Device Anschluss zur Echtzeit-Datenübertragung
USB-Host Anschluss für externe USB-Datenträger

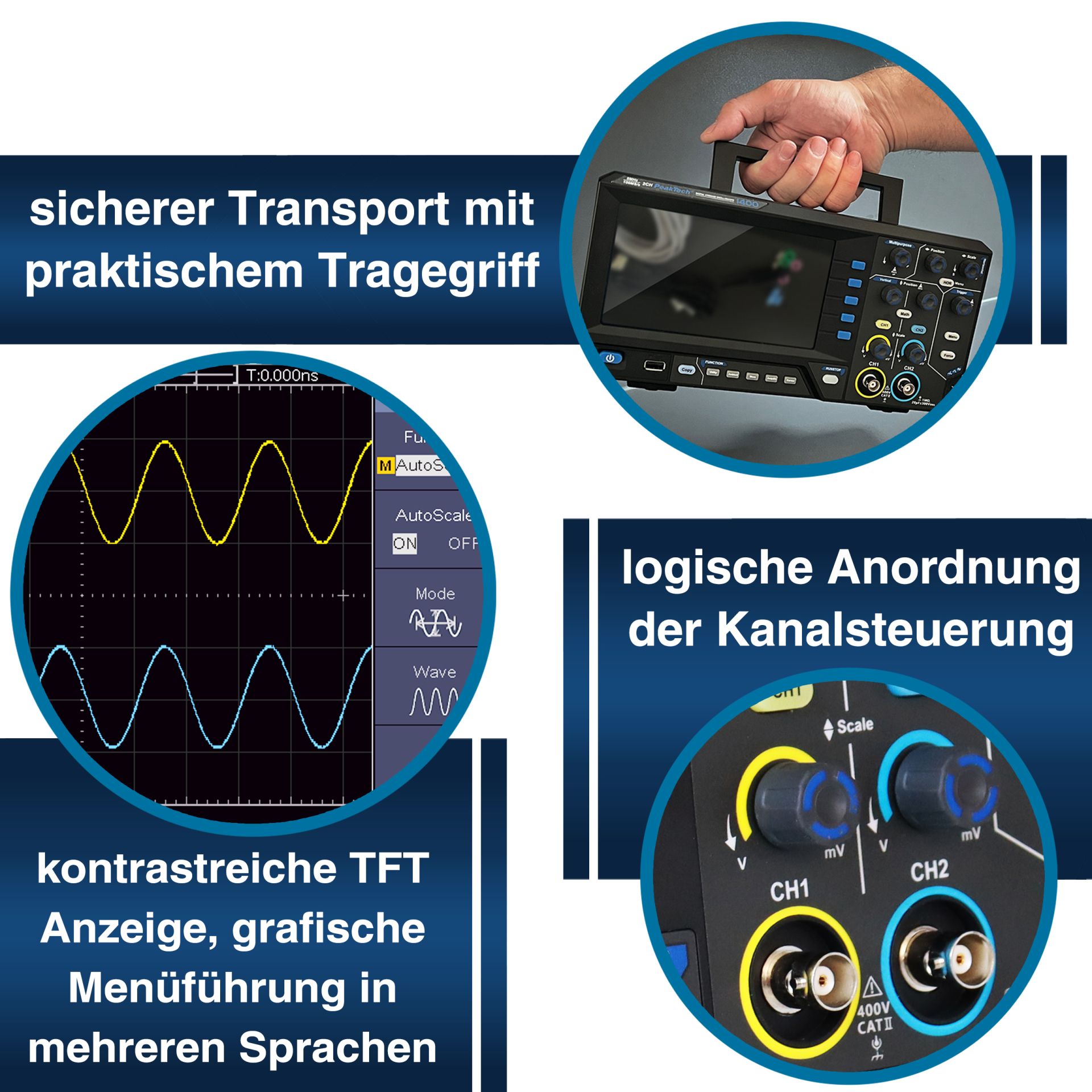

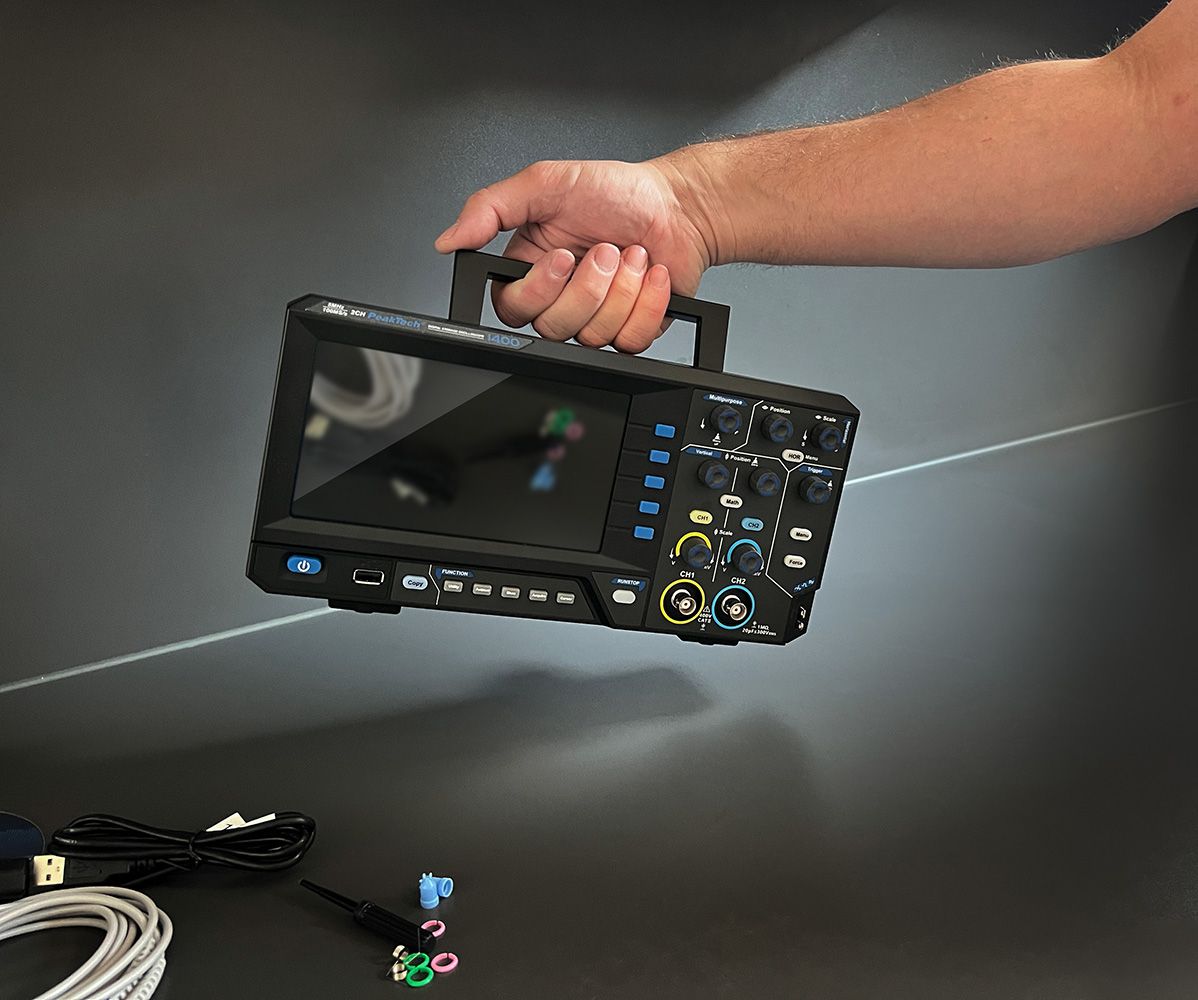

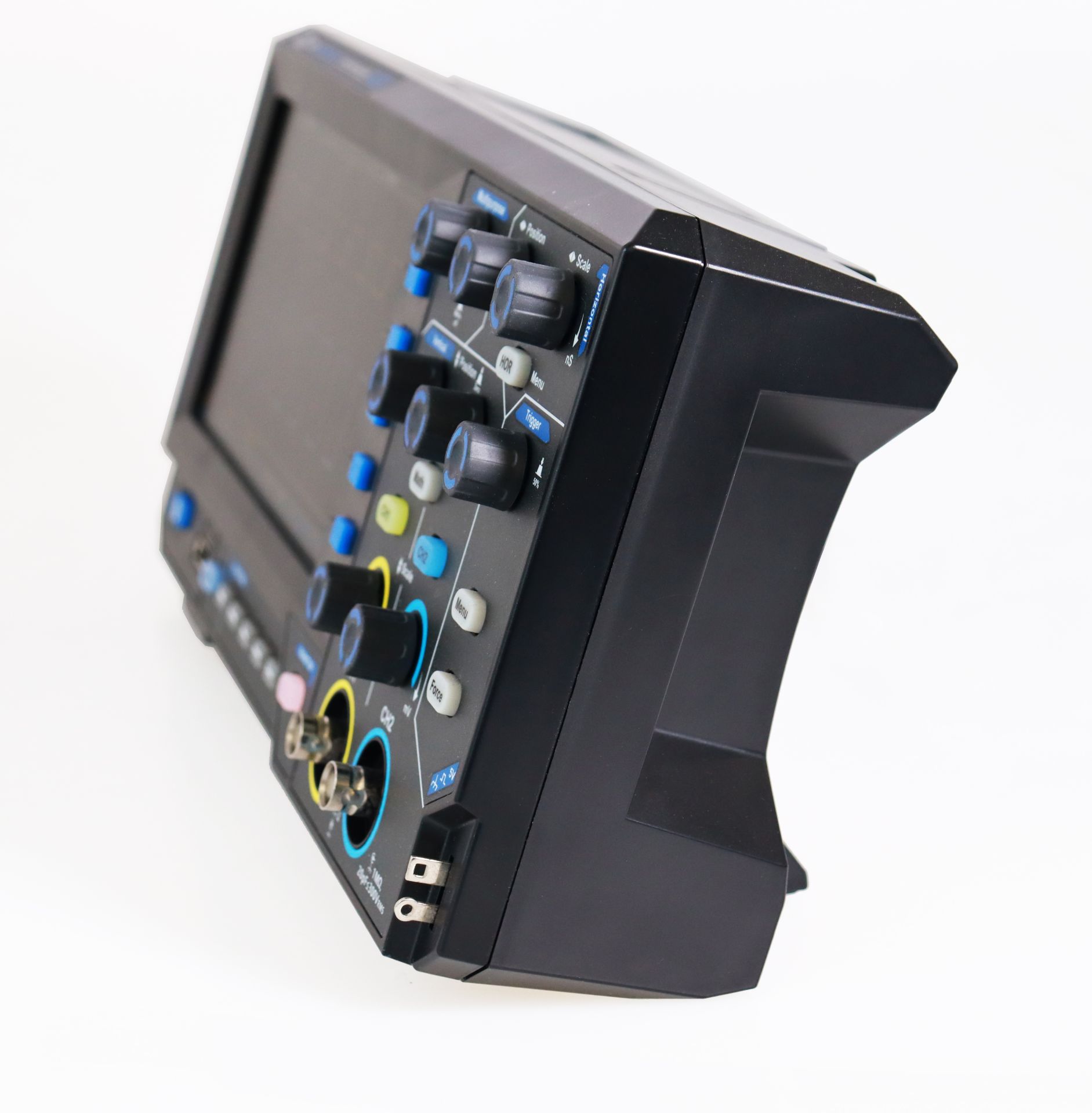

Handliches und flaches Gehäusedesing mit Tragegriff
Autoset-Funktion zur benutzerfreundlichen Bedienung
Aufzeichnungslänge von max. 10.000 Punkten
Automatische Messmodi, XY-Modus und Cursor-Funktion
Sicherheit: EN 61010-1; CAT II 400V

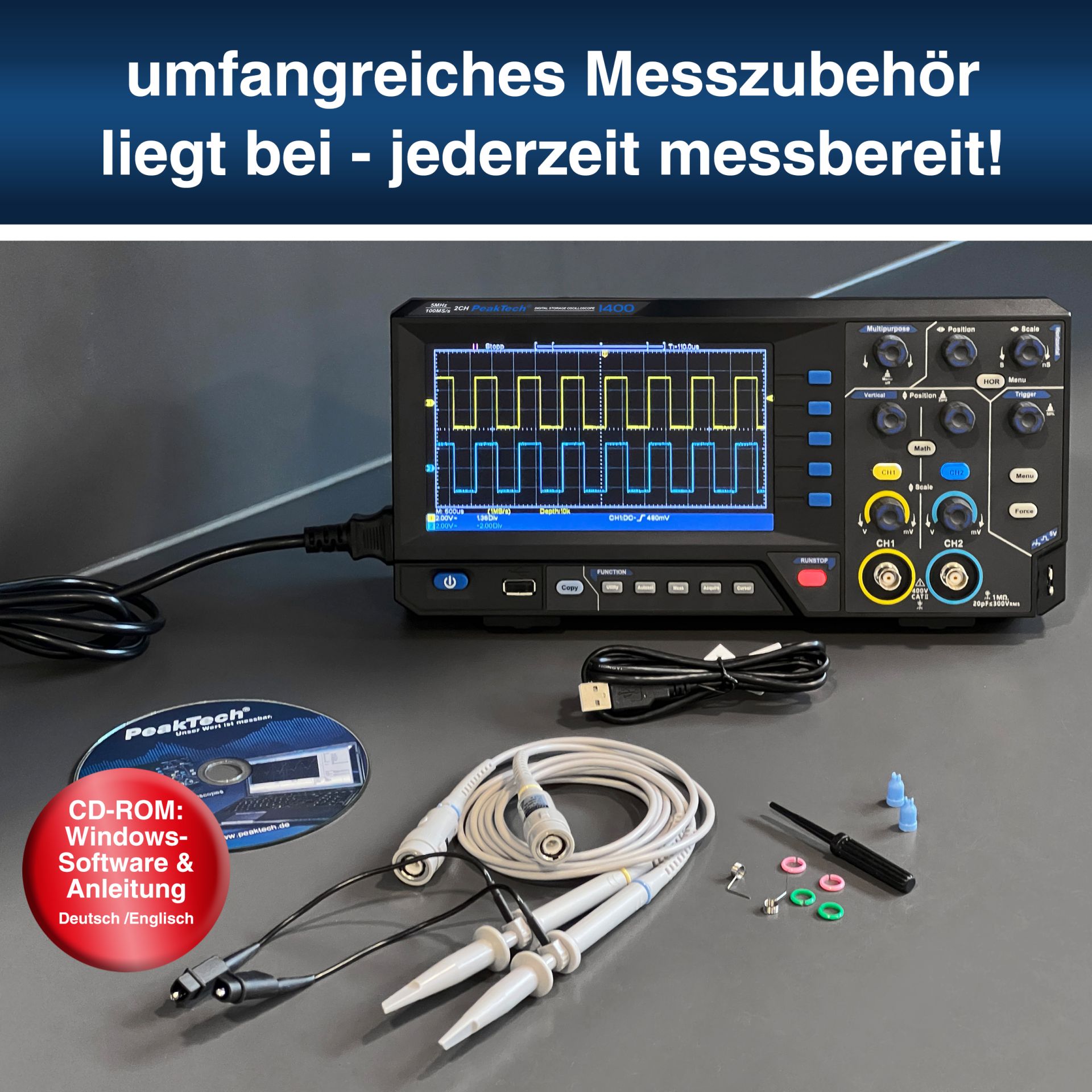

Zubehör: USB-Kabel, Software-CD für Windows, Netzkabel, Tastköpfe und Bedienungsanleitung
