PeakTech P 1363 300 MHz / 2 CH, 2.5 GS/s Touchscreen-Oszilloskop
Beschreibung
Produktinformationen "PeakTech P 1363 300 MHz / 2 CH, 2.5 GS/s Touchscreen-Oszilloskop"

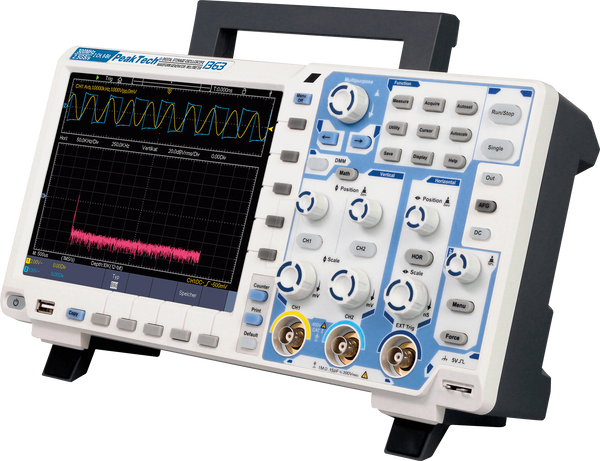

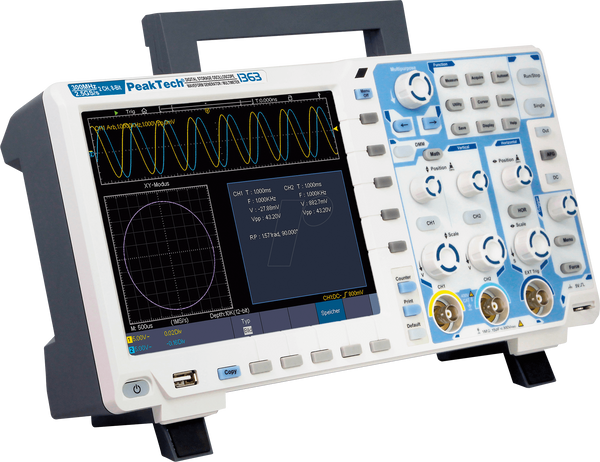

Das PeakTech 1363 ist ein 300 MHz 2-Kanal Digital-Speicheroszilloskop der neuesten Generation mit hochauflösendem TFT-Touchscreen und umfassenden Zusatzfunktionen. Es verfügt über eine Abtastrate von bis zu 2,5 GS/s und überzeugt durch seine hohe Qualität und einfache Handhabung bei bestem Preis-/ Leistungsverhältnis. Eine Steuerung der vielen Funktionen kann sowohl mit den bewährten Funktionstasten und Drehreglern erfolgen oder über eine komfortable Touchscreen Bedienung. So lassen sich z.B. die auf dem Bildschirm angezeigten Menüs, Zeitbasis, die Empfindlichkeit oder die aktive Signalleitung auswählen. Auch die Zoom-Funktion oder die Dateiverwaltung mit eingeblendetem Tastaturfeld lassen sich per Touchscreen bedienen. Für die schnelle Darstellung jeder eingehenden Wellenform reicht ein Druck auf die Autoset-Taste, schon sucht das Oszilloskop selbst die bestmögliche Anzeige.
Datenblätter
2
Hersteller
PeakTech®
PeakTech Prüf- und Messtechnik GmbH
Gerstenstieg 4
DE-22926 Ahrensburg
Spezifikation
| Bandbreite: | 300 MHz |
|---|---|
| Kanäle: | 2 CH |
| Sampling 1 CH: | 2.5 GS/s |
| Sampling 2 CH: | 1.25 GS/s |
| USB: | ■ |
| Anstiegszeit: | < 1.17 ns |
| Anzeige Art: | Touchscreen TFT |
| Bilddiagonale (TFT): | 20 cm (8") |
| Hor. Skala max.: | 1000 s/div |
| Hor. Skala min.: | 1 ns/div |
| LAN: | ■ |
| Speichertiefe: | 40.000.000 Punkte |
| VGA: | ■ |
| Vert. Auflösung: | 8 Bit |
| Vert. Skala max.: | 10 V/div |
| Vert. Skala min.: | 1 mV/div |
| WiFi: | ■ |
| Akku/Batterie: | Li-Po 13200 mAh (optional) |
| Integr. AWG: | ■ |
| Integr. DMM: | ■ |
| Netzspannung: | 110/240 V AC; 50/60 Hz |
Technische Merkmale
2-Kanal Oszilloskop mit 300 MHz analoger Bandbreite bei max. 2.5 GS/s Abtastrate
20 cm (8“) TFT-Touchscreen für anwenderfreundliche Bedienung
Integrierter 25 MHz / 1 CH Arbiträr-Wellenformgenerator
Integriertes Digital Multimeter mit 4000 Counts
WiFi, LAN, USB-Host & USB-Device
CAN-Bus, RS-232, I2C, SPI Decoder mit Ereignistabelle
Aufzeichnungslänge von max. 40 Mio. Punkten
Automatische Messmodi, XY-Modus und FFT-Funktion
Optional erhältlicher Akku: Modell "Akku 6"
Sicherheit: EN 61010-1; CAT II 400 V

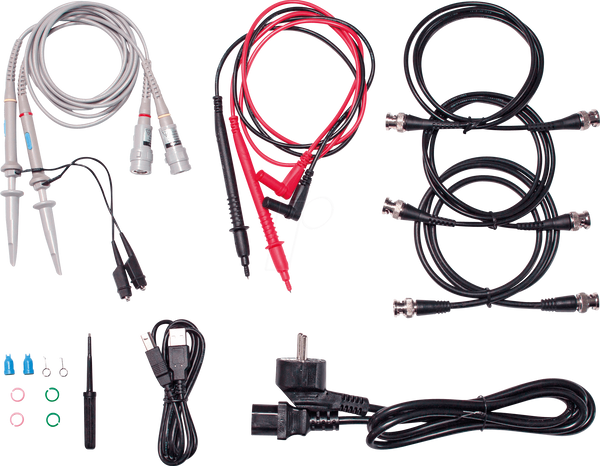

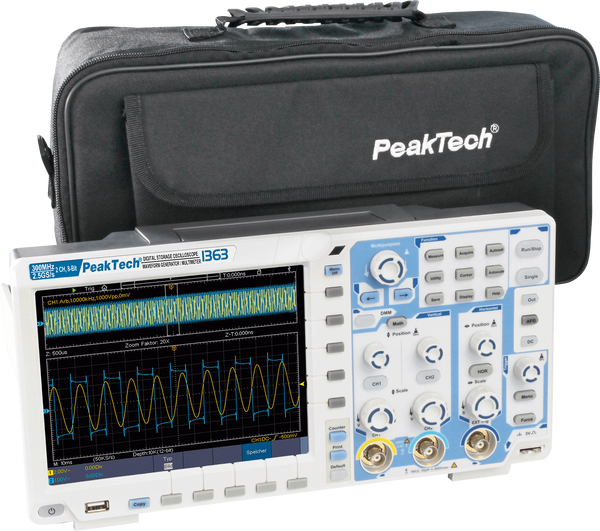

Zubehör: USB-Kabel, Software-CD für Windows, Netzkabel, 2 Tastköpfe, BNC Kabel, Tragetasche und Bedienungsanleitung
